2024-01-15

项目年底收官战丨S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成

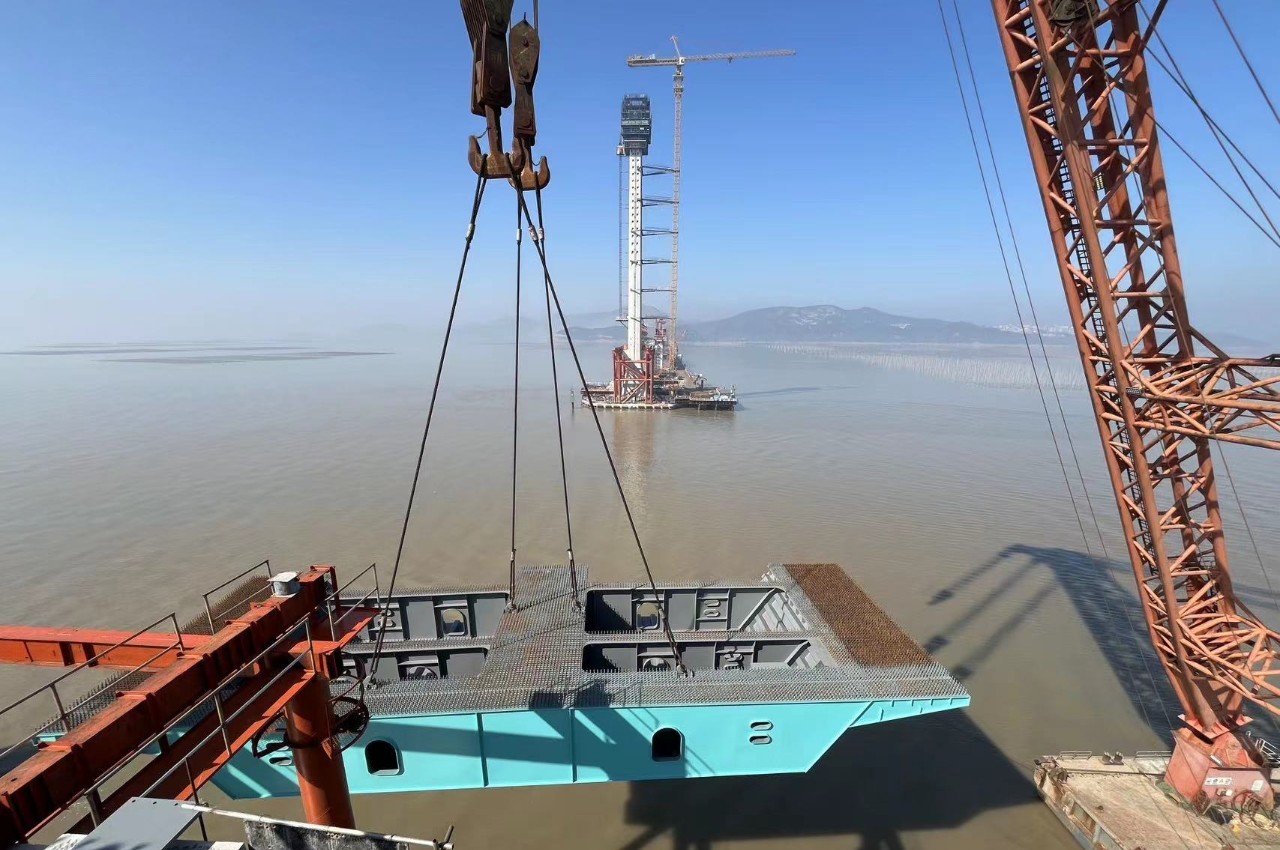

1月13日,S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成,标志着项目进入桥梁上部结构施工阶段,为后续钢箱梁制造和吊装提供了宝贵的经验。项目年底收官战丨S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成(图1)

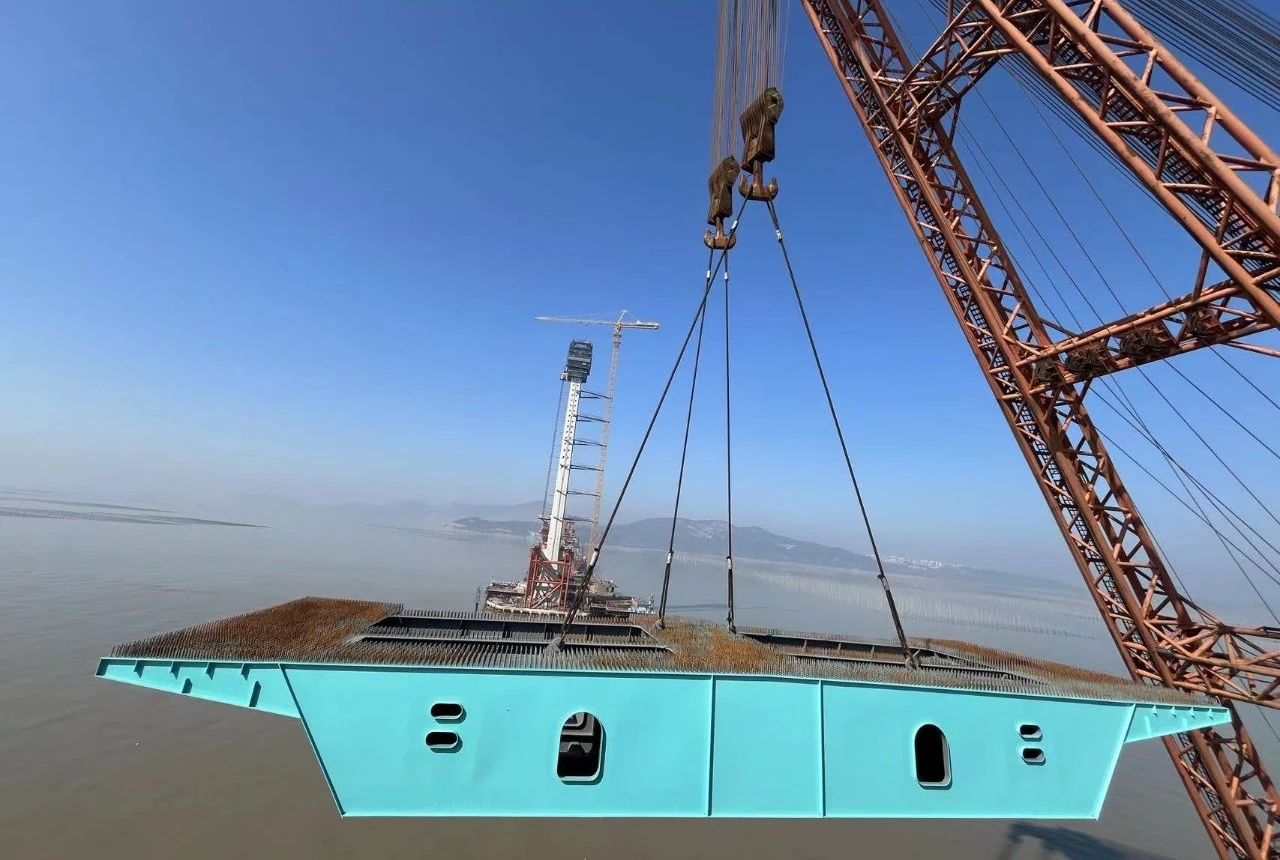

本项目主桥为钢混组合梁中央索面独塔斜拉桥,跨径布置为(78.5+99.5+248)m=426m,主梁采用钢梁与混凝土桥面板组合梁,二者通过剪力钉相结合。钢梁采用单箱三室钢箱结构,除在主塔附近梁端节段采用闭口钢箱外,其余部分均为顶板开口钢箱;钢梁由底板、中腹板、边腹板、横隔板和顶板组成。项目年底收官战丨S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成(图2)

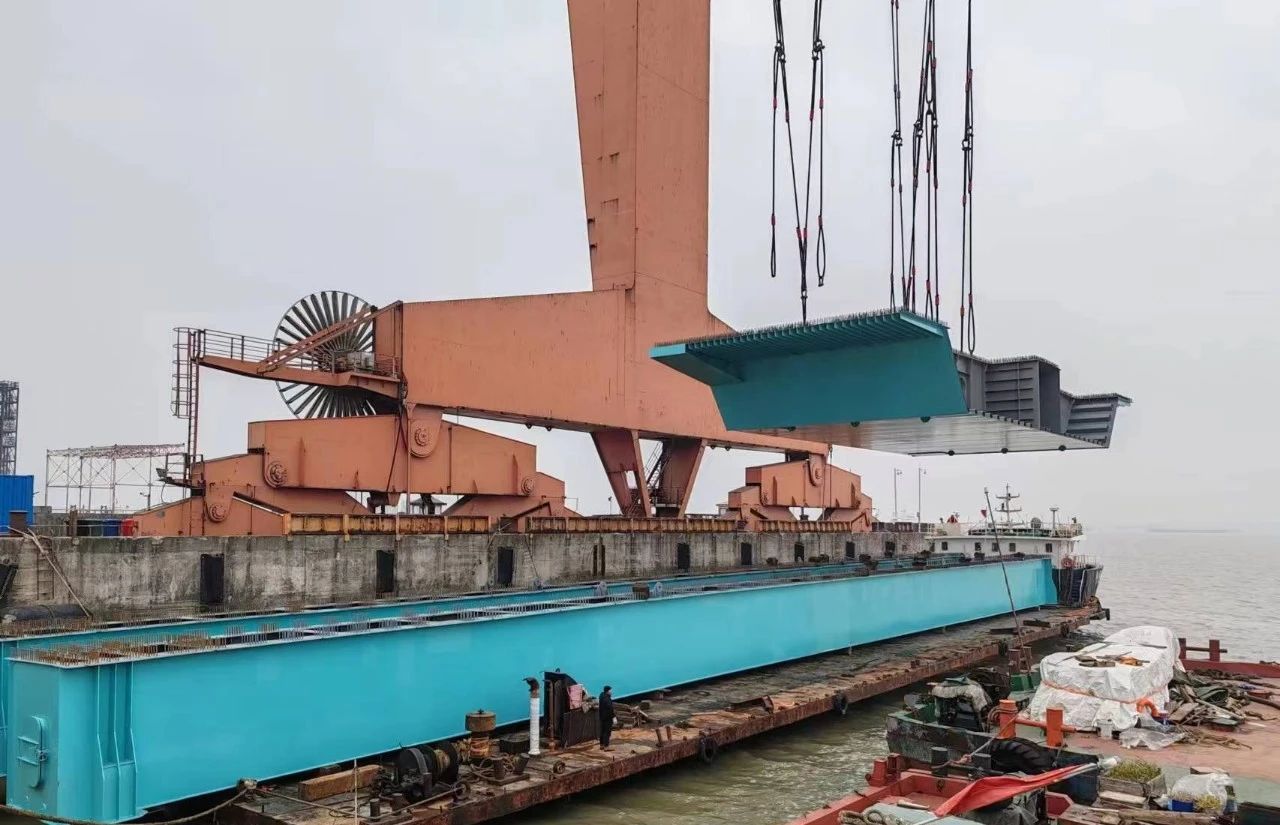

该项目钢箱梁单个主梁悬臂拼装段最大起吊重量391.5t,单个主梁节段最大起吊重量约496.3t。项目年底收官战丨S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成(图3)

▲节段钢梁装船

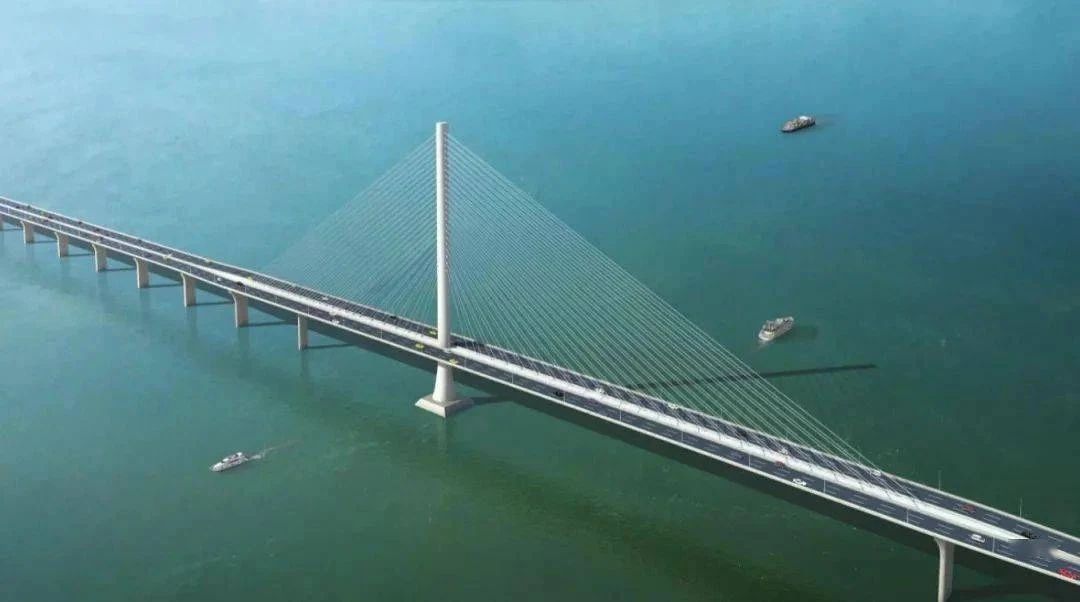

在节段制造过程中,南通公司采用多节段连续匹配的长线拼装方法,有效控制节段的制造精度和节段间的匹配精度,同时建立节段拼装测量控制网,使用高精度全站仪进行精确测量,提高钢箱梁几何控制尺寸及锚杆的安装尺寸精度。项目年底收官战丨S211安吉至洞头公路洞头霓屿至北岙段工程首节段钢箱梁吊装完成(图4)

S211安吉至洞头公路洞头霓屿至北岙段工程项目,位于洞头区,路线起点位于霓屿岛布袋岙安置房南侧与霓福路相交口,形成T字型交叉。向东布线设布袋岙大桥和同兴大桥,后经外山鼻西面山体进入外山鼻隧道,再往东南方向进入海域,设洞头峡跨海大桥,终点接环岛西片围涂项目配套施工道路,然后与环岛公路顺接。工程建成后,将有效地连接洞头区与温州市中心城区,提升温州市整体路网的通行能力,对促进洞头区交通网络的完善、区域经济和旅游业的发展、改善人居环境、提升沿线居民出行条件具有重要的意义。
